☆ ±0.5%F.S精度
☆ 可做成OEM
☆ 扩散硅充油芯体
☆ 多种量程和信号输出
☆ 投入式和螺纹安装式
应 用
☆水文监测
☆恒压供水
☆变频供水
☆尾坝水位
☆污水处理
☆冶金化工
产品说明
XB-WPTC140系列是温度和压力同时测量的变送器。具有高可靠性、高稳定性、高精度的特点。广泛用于气体、液体压力检测,如水、油、轻度腐蚀性液体和气体。
该产品采用1Cr18Ni9Ti不锈钢结构,充油压力芯体选用国际著名品牌,专用程控变送器转换电路,能方便的对其零点和满程进行精确校准。
二线制环流输出;三线制有电压、电流输出。
技术参数
常 规 | 数 值 | 备 注 | |||
压力范围 | 0~3......200 mH2O |
1mH2O =9.81KPa |
|||
温度范围 | -40℃~85℃ | ||||
过载压力 | 1.5倍额定压力 (1.5X) | ||||
破坏压力 | 3倍额定压力 (3X) | ||||
精 度 | ±0.5%F.S | ||||
稳 定 性 | 典型值0.2%F.S/年, 最大值:0.5%F.S/年 | ||||
使用温度 | -40℃~85℃ | ||||
补偿温度 | -10℃~70℃ | ||||
兼容介质 | 与1Cr18Ni9Ti兼容的所有腐蚀性介质 | ||||
电器性能 | 二线制 | 三线制 | |||
输出信号 | 4~20mA | 1~5V | 0.5~4.5V | ||
供电电源 | 10~30Vdc | 8~30Vdc | 5V(ratio) | ||
负载电阻 | (U-10)/0.02(Ω) | >100kΩ | |||
绝 缘 | >100M Ω@50V | ||||

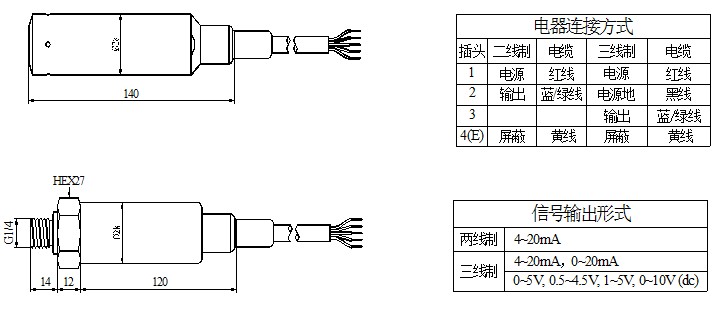

电器连接 | 防水固线套+两级矩型圈+密封圈+密封胶+灌胶等五级密封,防护IP68 | ||||
压力接口 | 投入式,螺纹式:M20×1.5、G1/4、G1/2、R1/2、NPT1/2 | ||||
压力形式 | 表压G,密封表压S | 响应时间:10ms | |||
电磁兼容 | 电磁放射:EN50081-1/-2;电磁灵敏度:EN50082-2 |
