☆ ±0.25、±0.5%F.S精度
☆ 可做成OEM
☆ 扩散硅充油芯体
☆ 多种压力量程和信号输出
☆ 可带现场显示和节点输出
☆ 多种内外螺纹连接方式
☆ 无极性二线制电流输出
☆ 交、直流二用电压输出
☆ 本安、隔爆、CE认证
☆ 抗强电磁干忧、防雷击

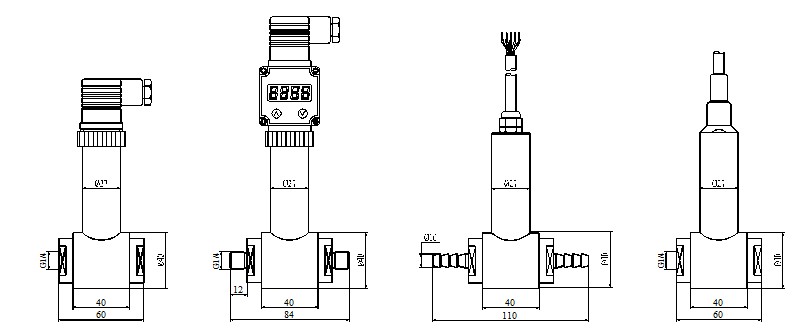

外形结构示意图
电气连接示意图
技术参数
| 常规 | 数 值 | 备 注 | ||
| 压力量程 | 0~±5kPa……±5000kPa | |||
| 过载压力 | 1.5倍额定压力 | |||
| 管路静压 | 3、5、10倍额定压力，20MPa | |||
| 精 度 | ±0.25%F.S， ±0.5%F.S | |||
| 稳 定 性 | 典型值0.1%F.S, 最大值：0.2%F.S | |||
| 使用温度 | －40℃~85℃ | |||
| 补偿温度 | －10℃~70℃ | |||
| 介质兼容性 | 与1Cr18Ni9Ti和316L相兼容的所有腐蚀性介质 | |||
| 电器性能 | 二线制 | 三线制 | 可接受四线制差压变送器订单,具体技术参数由用户和和公司技术部门协商确定。 | |
| 输出信号 | 4~20mA | 0/1~5V | 0~10V | |
| 供电电源 | 10~30Vdc | 8~36Vdc/ac | 11~30Vdc/ac | |
| 负载电阻 | (U-10)/0.02(Ω) | ＞100kΩ | ||
| 绝 缘 | ＞100M Ω@50V | |||
| 电气强度 | 500V@60 second | |||
| 振动/冲击 | 10g/5~2000Hz, axes X/Y/Z20g sine 11ms | |||
| 密封等级 | 防水出线,防护等级IP68; DIN43650,外壳防护IP65 | |||
| 响应时间 | 10ms | |||
| 压力耐用 | 2×106压力周期@25℃ | |||
| 电磁兼容性 | 电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2 | |||
| 防雷击 | 空气传导耐压8000V，外壳、电缆传导耐压4000V | 也可根据用户要求订制 | ||
