☆ 精度0.5%F.S、0.25%F.S
☆ 可做成OEM
☆ 扩散硅充油芯体
☆ 多种压力量程和信号输出
☆ 投入式和螺纹安装式
☆ 无极性二线制电流输出
☆ 交、直流二用电压输出
☆ 本安、隔爆、CE认证
☆ 抗强电磁干忧
应 用
☆水文监测
☆恒压供水
☆变频供水
☆尾坝水位
☆污水处理
☆节水灌溉
☆水工试验
☆城市防洪
产品说明
XB-PTC140系列压力变送器是一款高可靠、高稳定性、高精度的液位变送器。广泛用于大量程和变送器可能受外力拉伸的液体压力和液体高度的检测,如水、油、轻度腐蚀性液体。
该产品采用1Cr18Ni9Ti不锈钢结构,充油压力芯体选用国际著名品牌,专用放大和V/I变送器转换电路,能方便的对其零点和满程进行校准,并且可以对零位和量程进行外部程控调节。
可根据不同使用现场配置耐磨、耐油、抗酸碱、高强度的专用透气电缆。
通过本安认证,防爆认证和CE认证。
二线制环流输出引线无极性;三线制电压输出型为交直流两用。
技术参数
常规 | 数 值 | 备 注 | ||
压力量程 | 在0~10……500mH2O之间的一切压力范围 | 1mH2O=9.81kPa | ||
过载压力 | 1.5倍额定压力 | |||
破坏压力 | 3倍额定压力 | |||
精 度 | ±0.5%F.S, ±0.25%F.S, | |||
稳 定 性 | 典型值0.1%F.S, 最大值:0.2%F.S | |||
使用温度 | -40℃~85℃ | |||
补偿温度 | -10℃~70℃ | |||
介质兼容性 | 与1Cr18Ni9Ti和316L相兼容的所有腐蚀性介质 | |||
电器性能 | 二线制 | 三线制 | ||
输出信号 | 4~20mA | 0~5V | 0~10V | |
供电电源 | 12~36VDC | 10~36VDC/AC | 12~36VDC/AC | VDC/AC意为交直流两用 |
负载电阻 | (U-10)/0.02(Ω) | >100kΩ | ||
绝 缘 | >100M Ω@50V | |||

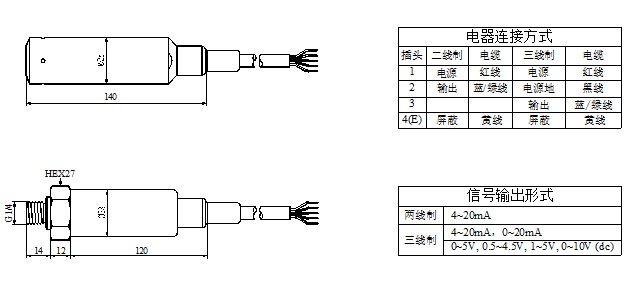

电器连接 | 防水固线套+两级矩型圈+密封圈+密封胶+灌胶等五级密封,防护IP68 | |||
压力接口 | G1/4,投入式 | |||
响应时间 | 10ms | |||
压力形式 | 表压 | |||
认证项目 | 隔爆认证,欧盟电器安全标准CE | |||
电磁兼容性 | 电磁放射:EN50081-1/-2;电磁灵敏度:EN50082-2 |
