☆ ±0.25、±0.5%F.S
☆ 可做成OEM
☆ 分体式结构
☆ 传感器直径仅为Ø24
☆ 扩散硅充油芯体
☆ 多种压力量程和信号输出
☆ 无极性二线制电流输出
☆ 可进行零位、满度牵移
☆ 本安、隔爆、CE认证
产品说明
XB-PTC140M系列液位变送器是一款高可靠、高稳定性、高精度、小体积、分体式液位变送器。广泛用于小直径管道内和储液罐液内液位高度的检测。如水、油、轻度腐蚀性液体。
该产品采用1Cr18Ni9Ti不锈钢结构,充油压力芯体选用国际著名品牌,专用放大和V/I变送器转换电路,能方便的对其零点和满程进行校准,并且可以对零位和量程进行外部程控调节。
技术参数
常规 | 数 值 | 备 注 | ||
压力量程 | 在0~1……200mH2O之间的一切压力范围 | 1mH2O≈9.81kPa | ||
过载压力 | 1.5倍额定压力 | |||
破坏压力 | 3倍额定压力 | |||
精 度 | ±0.25%F.S,±0.5%F.S | |||
稳 定 性 | 典型值0.1%F.S, 最大值:0.2%F.S | |||
使用温度 | -40℃~85℃ (可定制 -40℃~125℃ ) | |||
补偿温度 | -10℃~70℃ (可定制全温区补偿产品) | |||
介质兼容性 | 与1Cr18Ni9Ti和316L相兼容的所有腐蚀性介质 | |||
电器性能 | 二线制 | 三线制 | ||
输出信号 | 4~20mA | 0/1~5Vdc | 0~10Vdc | |
供电电源 | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | Vdc/ac意为交直流两用 |
负载电阻 | (U-10)/0.02(Ω) | >100kΩ | ||
绝 缘 | >100M Ω@50V | |||
电器强度 | 500V@60 second | |||
振动/冲击 | 10g/5~2000Hz, axes X/Y/Z20g sine 11ms | |||

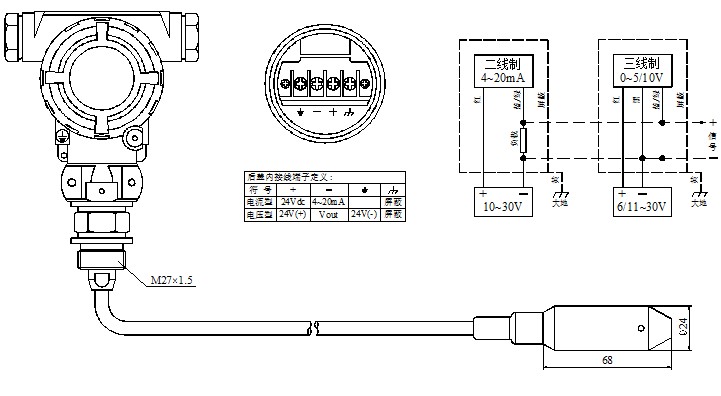

电器连接 | 防水固线套+两级矩型圈+密封圈+密封胶+灌胶等五级密封,防护IP68 | |||
压力接口 | 投入式,变送盒井口连接尺寸M27×1.5 | |||
响应时间 | 10ms | |||
压力形式 | 表压G, | |||
认证项目 | 本安防爆型、隔离防爆型、欧盟电器安全标准CE | |||
电磁兼容性 | 电磁放射:EN50081-1/-2;电磁灵敏度:EN50082-2 |
