☆ ±0.25、±0.5%F.S
☆ 扩散硅芯体
☆ 微功耗电路
☆ 多种压力量程和信号输出
☆ 多种连接器和压力接口
☆ 无极性二线制电流输出
☆ 交、直流二用电压输出
☆ 本安、隔爆、CE认证
应 用
☆矿井液压柱
☆冷冻机
☆液压控制
☆石油化工
☆压力仪表
☆自动检测系统
☆能源及水处理
☆油井实时管理

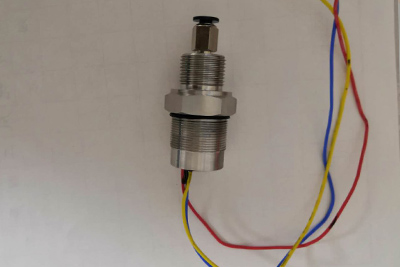

产品说明
XB-PTC120系列压力变送器是一款专门针对矿井坑道液压支架检测而设计的,它稳性好,可靠性高,精度高,结构巧妙,便于快速拆装。
该产品采用1Cr18Ni9Ti不锈钢结构,压力芯体选用国际著名品牌,专用隔爆型电路设计,能方便的对其零点和满程进行校准,通过本安认证,防爆认证和CE认证。
工作电源为8VDC/AC(交直流两用)。
该系统每三个组成一组构成一个测试从站,从站将测试的三个压力信号转换成数字信号传输到总站。
技术参数
常规 | 数 值 | 备 注 | |
压力量程 | 在0……60MPa之间的一切压力范围 | 1MPa≈145PSI | |
过载压力 | 2倍额定压力 | ||
破坏压力 | 4倍额定压力 | ||
精 度 | ±0.25%F.S,±0.5%F.S | ||
稳 定 性 | 典型值0.25%F.S, 最大值:0.5%F.S | ||
使用温度 | -40℃~85℃ | ||
补偿温度 | -10℃~70℃ | ||
介质兼容性 | 与1Cr18Ni9Ti兼容的所有腐蚀性介质 | ||
电器性能 | 三线制 | ||
输出信号 | 0~5V | 0~10V | |
供电电源 | 10~30VDC/AC | 12~30VDC/AC | Vdc/ac意为交直流两用 |
负载电阻 | >100kΩ | ||
绝 缘 | >100M Ω@500V | ||
电器连接 | 直接出线 | ||
压力接口 | KJ10,G1/2,NPT1/2 | ||
响应时间 | 10ms | ||
压力形式 | 表压G,密封表压S | ||
认证项目 | 本质安全型E、隔爆型D、欧盟电器安全标准CE | ||
电磁兼容性 | 电磁放射:EN50081-1/-2;电磁灵敏度:EN50082-2 |
