XB-ZH4锚杆锚索传感器说明

品牌：星宝
所属类别：矿用锚杆锚索压力传感器
点击人数：次
摘要：XB-ZH4锚杆锚索传感器说明一产品特点： 1、精度高，输出信号稳定； 2、内部采用密封胶防护，防油、防水，防一般腐蚀性气体； 3、表面处理采取喷砂镀镍技术，质感良好，镍层结合

产品详情

XB-ZH4锚杆锚索传感器说明

一产品特点：
1、精度高，输出信号稳定；
2、内部采用密封胶防护，防油、防水，防一般腐蚀性气体；
3、表面处理采取喷砂镀镍技术，质感良好，镍层结合牢固；
4、电缆线符合煤安标准，使用安全可靠。

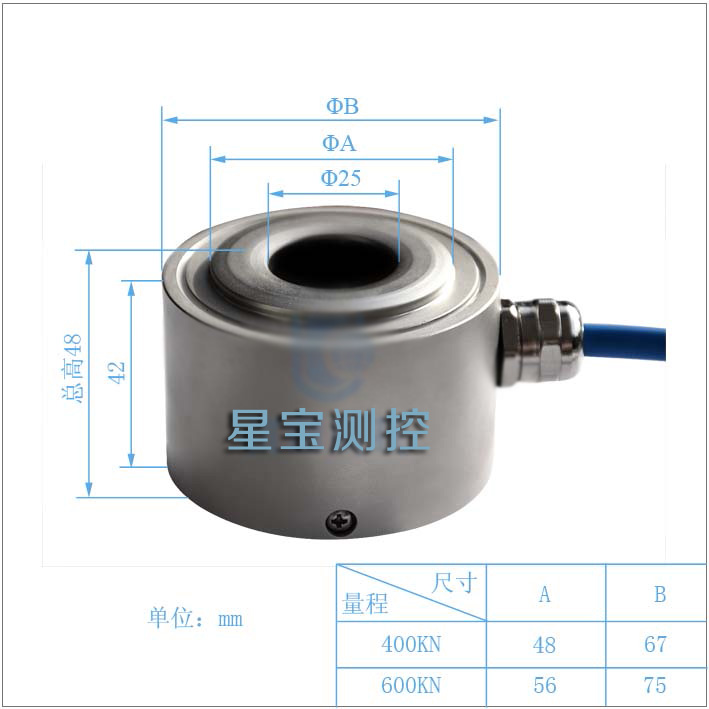

二：外形尺寸（可根据用户实际要求订做）：

三、主要用途：
专为矿井顶板离层的应力监测设计。

四、接线方式：
红——输入（+）；黑——输入（-）；绿——输出（+）；白——输出（-）

五、技术参数：

六、使用注意事项：
1、若条件允许，建议装配前对库存品进行3次预压（预压简单讲就是将传感器加载到额定载荷，然后将载荷完全卸掉），这样可以大大提高传感器的机械稳定，能提高传感器读数（输出信号）的稳定性；
2、底座和压板应有足够的强度，至少要满足传感器在安全过载（150%FS）条件下底座和压板应无明显变形；
3、锚杆连接合理，即传感器压板和锚杆之间应为间隙配合，若传感器压板和锚杆固定死或是摩擦力过大，则锚杆会承担一部分载荷，实际加载到传感器上的力将小于实际载荷，造成较大测试误差；
4、安装完成后载荷方向应通过传感器的承重轴心线；
5、安装过程中防止划伤、碰伤传感器。
七、日常维护保养
1、定期检查测力系统连接处不得卡有煤块、石子等杂物；
2、在测力系统上进行焊接操作时应断开传感器和电源及仪表的链接；若焊接位置离传感器位置较近的时候，应卸下传感器，以免传感器内部电路烧坏；
3、定期检查各接线是否有松动、折断的情况；
4、传感器或和传感器链接的仪表发生故障应立即断开电源，然后再报修；
5、传感器应远离热源、和传感器链接的仪表应远离振动源及热源；
6、传感器应存储在无腐蚀性介质，无水渍、清洁、通风良好的空间，环境相对干燥的空间；
7、安装和拆卸过程应防止传感器划伤、碰伤，兵保护好传感器引出线不受损伤；
8、若更换传感器后应对测力系统进行重新标定、调试；
9、定期检查测力系统附近的排水系统，避免堵塞；
10、若用到接线盒，接线盒应远离水源；
11、测力系统每次开机后，先预热30分钟以上；
12、若测力系统安装在野外可根据情况安装防雷设施；
13、对于不锈钢材质的传感器附件保存前应在表面涂一层防锈油，并用牛皮纸包好；
14、为保证测力系统准确性，定期对系统进行校准。
八、声明：
1、请不要私自拆卸传感器，因私自拆卸造成传感器损坏，我司概不负责；
2、产品表面有少量油状物为正常现象，不影响正常使用；
3、如果变送器出现故障，请与我公司的取得联系，确认问题后需要把变送器寄回本公司维修时请附带详细的故障现象。寄回前切记对传感器进行有效防护，防止运输途中造成二次损伤。
